水质检测站的安装技术设计

水站是为地表水在线监测设计的，水站对安装条件有一定要求。水站可直接安装在户外，外形尺寸为高 1800mm×宽1400mm×深1000mm ，占地面积小于2m 2 ，需要移动时用叉车辅助移动。

水站放置的地面要求平整和水平、无震动。建议水站安装地面应高于取样口地面300 mm以上，并保证所布管道中间不得有凸起或凹下。请勿设置在严禁烟火的场所，避开产生强磁场、电场、高频率的设备。使用含挥发性有机物多的试样时，由于有可能产生易燃物质，务请注意。

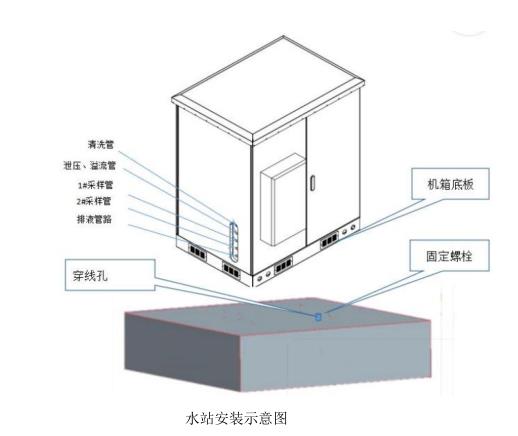

水站是具备 IP65 防护能力的设备，可室内安装也可室外安装。室内安装时， 安装环境需符合水站正常工作条件，水站占地面积为长 1.4m×宽1.0m=1.4m 2 ， 四周需预留 1m 设备调试空间，室外安装时，根据现场条件建设必要水泥地基， 避免水淹、沉降等其他外界因素的影响。安装示意图如下（仅供参考，以现场实际情况为主）：

机箱安装步骤：

1. 根据现场情况建设水泥地基，推荐地基面积为 2.0m*2.0m=4.0m 2 ，地基高度根据实际情况决定（推荐高度0.5m）。并根据要求预埋线缆管道、固定螺栓或植入膨胀螺钉；

2.布置电源及水泵线缆；

3.卸装机箱地板，用叉车将机箱放置到位；

4.紧固安装螺母；

5.连接电源线和水泵线，安装地板，连接采水、清洗、泄压、排液管路
