水质检测站的浮船式采水

浮船式采水应用范围

适合于浅滩河岸、取水点位距离岸边较远，或河流改道现象比较频繁的情况。

浮船取水特点

浮船取水具有设计简单、维护方便的特点，同时可以比较方便地在河道中改变位置，适应河道变化。

浮船式采水方式描述

浮船式采水方式如下图所示。

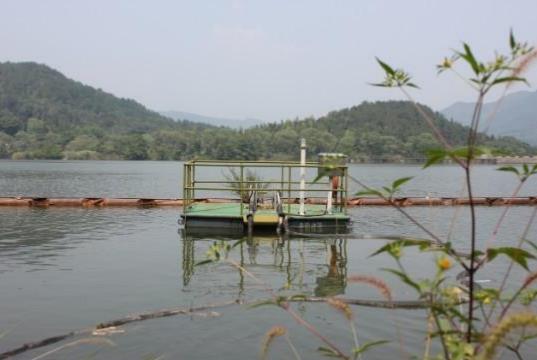

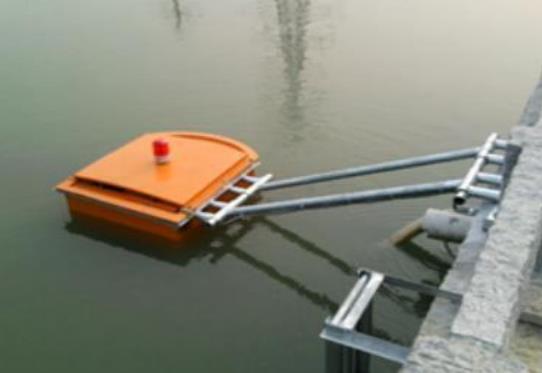

浮船式采水示意图

1）浮船的位置

根据取水点选取原则，浮船所在位置选在河水深度常年在 3 米以上的河道位置，该点水位常年满足要求，无急流漩涡等干扰因素，浮船的位置应尽量考虑偏离航道。

2）浮船的固定

据现场情况，如果浮船距离岸边相对较近，可以采用从浮船牵引钢丝绳到岸边固定桩，并抛锚固定。如果浮船距离岸边太远，直接从岸边固定桩牵引钢丝绳无法将浮船固定在特定位置，可以采用锚桩与抛锚配合的固定方式。可以考虑在临近深水区的浅水河滩上建设锚桩，数量为两个，相距为 10~15 米，排列与河岸平行。锚桩上预留钢筋拉环，便于与钢丝绳连接，浮船位于两个锚桩之间，首尾通过钢丝绳与锚桩连接，钢丝绳的长度留有一定余地，以便浮船在水位变化时可以随之上下浮动。

3）浮船的设计

• 材质与尺寸：采样浮船采用优质轻质塑料，尺寸约 0.6 米*0.6 米，设计满足除自身设备外，可承受五十公斤的额外重量；
• 造型：造型可设计成四方形，由于体积小，可以减轻水流冲击力；
• 结构与设备：浮船上部为轻质塑料，支撑整个设备浮于水面，两侧均设有不锈钢过滤网，过滤网可设计成拆卸式，以方便日后拆出潜水泵和格栅进行清洗。取水浮船的相对位置保证取水深度始终为水面下0.5~1 米；
• 取水浮船两侧的不锈钢过滤网内均放置潜水泵，这样即使浮船两边受力平衡，又满足系统需要双泵双管，一采一备，实时不间断监测的要求。并且当一路出现故障时，能够自动切换到另一路进行工作， 保证整个系统的正常运行；
• 潜水泵扬程选择取决于取水点到站房的距离以及站房与水平面的高度差。根据现场不同情况，选择不同型号的潜水泵，并可通过调节管路开度使得其工作状态达到最佳。

4）浮船的安全措施

• 警示：浮船护栏上悬挂“危险勿近”标志，船上安装有符合航道标志协会要求的标准航标灯，以防晚上或者视线不好的情况下船只误撞。航标灯具有光感功能，可在光线不足时自动亮起。
• 防撞：浮船周围设置防撞带，防撞带由橡胶制成，可防止浮船由于水位变化上下产生浮动产生的撞击，也可防止因波浪推移或船只不
• 慎造成的侧面撞击。同时也降低在发生碰撞造成的损伤。浮船下方设有双排防撞杆，可避免船体下方与岸边的侧面撞击。
• 防泥：防撞杆的设计高度远大于不锈钢过滤网的高度。同时防撞杆也起到防止系统抽吸底泥的作用。当水位降到一定高度时，防撞杆支撑起整只浮船，将过滤网架空，系统一旦检测到取样管水压达不到设定压力，会指令取水泵停止工作。
• 防堵：取水口上下方设置不锈钢丝网，防止进水口淤积和杂物堵塞。
• 防冻：取水管前端采用双不锈钢软管，捆扎后尽量沿着河底铺设， 由于河水热容量比空气大，因此取水管在河水中不易造成管中水冰冻。系统在冬天低温天气中可调节反向冲洗用水的温度，防止取水口冻结。

5）浮船的维护

• 为延长浮船寿命，同时保持浮船外表美观，每年必须安排对浮船进行检修；
• 要定期检查浮船工作状态，及时处理潜在的问题；
• 定期检查清洗浮船过滤网。
