在线浊度 污泥浓度 悬浮物检测仪

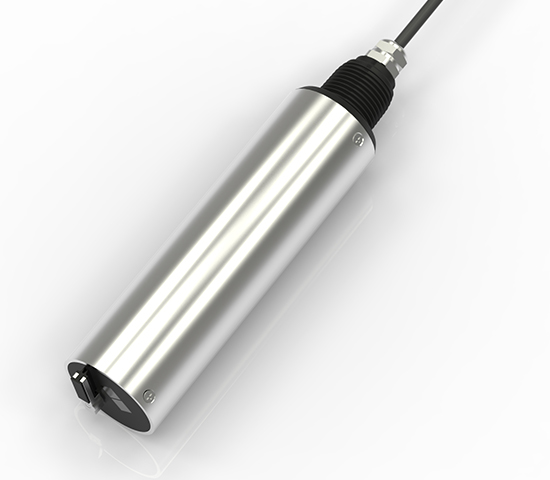

HN-ZA 浊度传感器
应用：冶金，电力，制药，化工，石油，水质处理，食品等行业
浊度传感器基于红外散射光技术，即光源发出的红外光在传输过程中经过被测样品时会发生散射，其散射光强度和浊度成正比关系。浊度传感器在90°方向设置了散射光接收器，通过分析这组散射光的强度得出浊度值。
浊度
原理
浊度传感器基于红外散射光技术，即光源发出的红外光在传输过程中经过被测样品时会发生散射，其散射光强度和浊度成正比关系。浊度传感器在90°方向设置了散射光接收器，通过分析这组散射光的强度得出浊度值。
技术参数
|
测量范围 |
浊度：0.01-3000 NTU |
|
测量精度 |
小于测量值的±5%或±0.5NTU，取大者 |
|
重复性 |
±3% |
|
分辨率 |
0.01NTU , 0.1NTU , 视量程而定 |
|
压力范围 |
≤0.1Mpa |
|
校准 |
样品校准、斜率校准 |
|
传感器主要材料 |
机身：SUS316L；上下盖：PPS+玻纤，线缆：PUR |
|
传感器供电电压 |
9~36VDC |
|
输出 |
MODBUS RS-485 输出 |
|
存储温度 |
-15到50℃ |
|
工作温度 |
0到45℃（不结冰） |
|
自清洗 |
可选自动清洗装置 |
|
防护等级 |
P68/NEMA6P |
|
电缆长度 |
标配10米电缆，可延长至100米 |
|
尺 寸 |
直径49mm*长度230.5mm |
|
重 量 |
0.8KG |

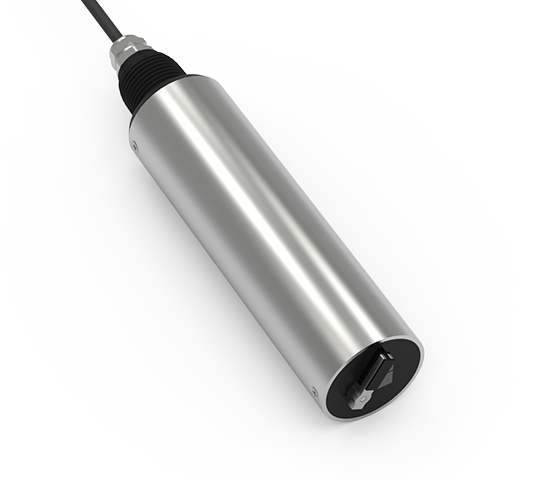

悬浮物/污泥浓度
测量原理
悬浮物/污泥浓度传感器基于红外散射光技术，即光源发出的红外光在传输过程中经过被测样品时会发生散射，其散射光强度和悬浮物浓度成正比关系。悬浮物/污泥浓度传感器在140°方向设置了散射光接收器，通过分析这组散射光的强度得出悬浮物浓度值。
功能特点
红外散射光技术，可以消除样品颜色的影响；
可选配清洁刷自动清洗功能，大大减少传感器维护量；
数字化传感器，抗干扰能力强，传输距离远；
标准数字信号输出，可在无控制器的情况下实现和其他设备的集成和组网
传感器现场安装方便快捷，实现即插即用。
使用简洁，结果可靠，界面操作指示可以减少操作失误；
设置了可视化的警报系统提供重要的告警功能；
控制器可以实现壁挂安装/面板安装/夹管安装。
传感器电源正负极反接保护
传感器RS485 A/B端接错电源保护
典型应用
污水处理厂的各工艺过程的污泥浓度在线监测；
各种工业生产过程用水和废水处理过程等环节的悬浮物（污泥浓度）在线监测。
传感器技术参数
|
量程 |
0-50000mg/L |
|
测量精度 |
小于测量值的±10%(取决于污泥同质性) 或10mg/L，取大值 |
|
重复性 |
±3% |
|
分辨率 |
0.1mg/L，1mg/L，视量程而定 |
|
压力范围 |
≤0.1Mpa |
|
校准 |
样品校准、斜率校准 |
|
传感器主要材料 |
机身：SUS316L；上下盖：PPS+玻纤，线缆：PUR |
|
传感器供电电压 |
9~36VDC |
|
输出 |
MODBUS RS-485 输出 |
|
存储温度 |
-15到50℃ |
|
工作温度 |
0到45℃（不结冰） |
|
自清洗 |
可选自动清洗装置 |
|
防护等级 |
P68/NEMA6P |
|
电缆长度 |
标配10米电缆，可延长至100米 |
|
尺 寸 |
直径49mm*长度230.5mm |
|
重 量 |
0.8KG |
