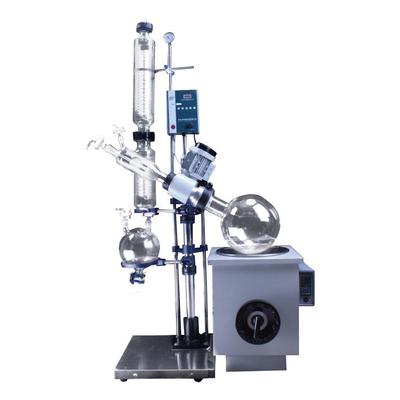

RE-1002系列旋转蒸发仪
产品简述：
旋转蒸发器是在真空负压条件下，利用恒温加热，薄膜蒸发的原理研制而成。旋转蒸发器用无级调速使玻璃旋转瓶恒速旋转，物料在瓶壁形成大面积均匀薄膜，再由智能恒温水浴锅对旋转瓶均匀加热，在真空条件下高速蒸发，溶媒蒸气经高效玻璃冷凝器冷却，回收于收集瓶。旋转蒸发器是在真空条件下工作，且与物料接触部分全部采用耐高温高硼硅玻璃和聚四氟乙稀材料，特别适用于对高温容易分解变性的生物制品的浓缩提纯。是医药、化工、生物制品等行业科研和生产过程中蒸发、浓缩、结晶、干燥、分离、溶媒回收等过程常用的仪器设备。
产品特点：
◇ 熔断器安全保护。
◇ 主体支架采用不锈钢+铝合金，结构合理，用料讲究。
◇ 锅胆采用优质不锈钢，防腐耐用。
◇ 玻璃部件全部采用高硼硅玻璃（GG-17），耐高温，防腐蚀。
◇ 可连续进料方便客户使用，阀门式加料管套接四氟乙烯管。
◇ 微电脑式ON-OFF电源开关控制。
◇ 直立式三层蛇形盘管冷凝器，主冷+付冷双冷凝器，确保高回收率，附加料管。
◇ 浴锅数字显示、智能恒温控制。
◇ K型传感器快速、准确传递温度。
◇ 变频调速（0-120rpm），转速数字显示，旋扭设定，操作方便。
◇ 止回阀控制，可连续放料。
◇ 浴锅手轮升降。
◇ 收集瓶设有下放料，方便蒸发提取物的收集、放料。
◇ 密封系统采用聚四氟乙烯和进口氟橡胶组合密封，能保持高真空度，真空压力表显示实时真空。
产品参数：
|
型号 |
RE-1002 |
RE-2002 |
RE-3002 |
|
电源电压 |
220V/50HZ |
220V/50HZ |
电机220V/50HZ加热380V/60HZ |
|
电机功率 |
120W |
120W |
180W |
|
加热功率 |
3KW |
5KW |
8KW |
|
真空度 |
0.098Mpa |
0.098Mpa |
0.098Mpa |
|
旋转瓶容积 |
10000mlΦ280mm/Φ95mm法兰口 |
20000mlΦ355mm/Φ95mm法兰口 |
50000mlΦ470mm/Φ125mm法兰口 |
|
收集瓶容积 |
5000mlΦ230mm/Φ50mm法兰口 |
10000mlΦ280mm/Φ60mm法兰口 |
20000mlΦ355mm/Φ60mm法兰口 |
|
旋转速度 |
0-120rpm/min |
0-120rpm/min |
0-120rpm/min |
|
控温范围 |
0-400℃ |
0-400℃ |
0-400℃ |
|
控温精度 |
±1℃ |
±1℃ |
±1℃ |
|
玻璃温度范围 |
-80-250℃ |
-80-250℃ |
-80-250℃ |
|
浴锅升降行程 |
0-180(mm)(可定制自动升降型） |
0-180(mm)(可定制自动升降型） |
0-180(mm)(可定制自动升降型） |
|
冷凝器尺寸 |
主冷Φ120×640H(mm) |
主冷Φ130×680H(mm) |
主冷Φ160×840H(mm) |
|
加料阀 |
34#标口 |
34#标口 |
40#标口 |
|
测温口 |
19#标口 |
19#标口 |
19#标口 |
|
放气阀 |
24#标口×2 |
24#标口×2 |
24#标口×2 |
|
放料阀 |
Φ50mm法兰口 四氟放料阀 |
Φ60mm法兰口 四氟放料阀 |
Φ60mm法兰口 四氟放料阀 |
|
浴锅尺寸容量 |
Φ350×220H(mm) 约21L |
Φ450×250H(mm) 约40L |
Φ550×320H(mm) 约76L |
|
锅壳尺寸 |
490L×430W×540H(mm) |
630L×534W×638H(mm) |
710L×620W×700H(mm) |
|
底板尺寸 |
474L×474W(mm) |
534L×504W(mm) |
804L×574W(mm) |
|
外形尺寸 |
970L×480W×1950H(mm) |
1170L×540W×2200H(mm) |
1520L×620W×2470H(mm) |
|
包装尺寸 |
1340L×350W×450H(mm) |
1370L×680W×710H(mm) |
1495L×840W×725H(mm) |
|
包装重量 |
106KG(38+68) |
135KG(86+49) |
191KG(105+86) |
|
型号 |
RE-5003 |
RE-100L |
|
电源电压 |
电机220V/50HZ 加热380V/60HZ |
电机220V/50HZ 加热380V/60HZ |
|
电机功率 |
180W |
120W |
|
加热功率 |
8KW |
16KW |
|
真空度 |
0.098Mpa |
0.098Mpa |
|
旋转瓶容积 |
50000mlΦ470mm/Φ125mm法兰口 |
100000mlΦ610mm/Φ125mm法兰口 |
|
收集瓶容积 |
20000mlΦ355mm/Φ60mm法兰口 |
50000mlΦ470mm/Φ60mm法兰口 |
|
旋转速度 |
0-120rpm/min |
0-120rpm/min |
|
控温范围 |
0-400℃ |
0-400℃ |
|
控温精度 |
±1℃ |
±1℃ |
|
玻璃温度范围 |
-80-250℃ |
-80-250℃ |
|
浴锅升降行程 |
0-180(mm)(可定制自动升降型） |
0-180(mm) |
|
冷凝器尺寸 |
主冷Φ160×840H(mm) |
主冷Φ230×950H(mm) |
|
加料阀 |
40#标口 |
40#标口 |
|
测温口 |
19#标口 |
19#标口 |
|
放气阀 |
24#标口×2 |
24#标口×2 |
|
放料阀 |
Φ60mm法兰口 四氟放料阀 |
Φ60法兰口 四氟放料阀 |
|
浴锅尺寸容量 |
Φ550×320H(mm) 约76L |
Φ700×400H(mm) 约153L |
|
锅壳尺寸 |
710L×620W×700H(mm) |
710L×620W×700H(mm) |
|
底板尺寸 |
804L×574W(mm) |
804L×574W(mm) |
|
外形尺寸 |
1520L×620W×2470H(mm) |
1520L×620W×2470H(mm) |
|
包装尺寸 |
1495L×840W×725H(mm) |
1670L×870W×1550H(mm) 木箱2.25m³ |
|
包装重量 |
191KG(105+86) |
约280KG |
